Tour de refroidissement fermée Fabricants

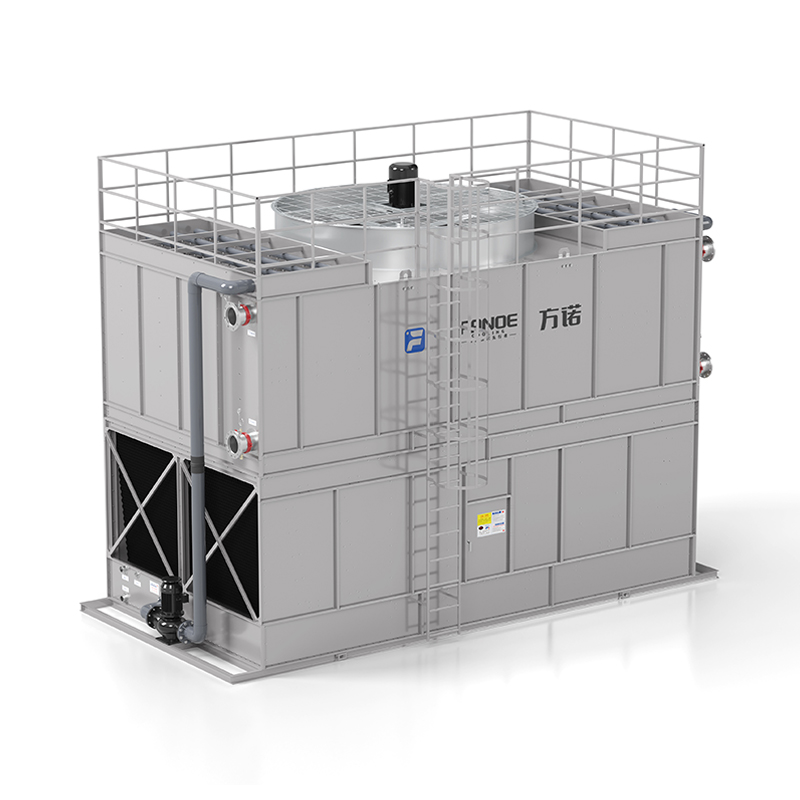

Une tour de refroidissement fermée est un dispositif de refroidissement à haut rendement qui combine le refroidissement par eau et le refroidissement par air. Il convient aux scénarios exigeant des exigences élevées en matière de propreté du système, d'économie d'eau et de stabilité de fonctionnement à long terme, et est souvent utilisé dans les zones sèches et où l'eau est rare. Il est largement utilisé dans les domaines pharmaceutique, alimentaire, métallurgique, chimique, électrique, machine de moulage par injection, refroidissement des équipements laser, système de refroidissement liquide des serveurs, système de stockage de glace, refroidissement des lignes de production photovoltaïques et de batteries au lithium. Il est principalement divisé en tour de refroidissement fermée à flux composé et en tour de refroidissement fermée à contre-courant.

Le principe de fonctionnement de base de la tour de refroidissement fermée est que le fluide de refroidissement circule dans un serpentin fermé sans contact direct avec l'air extérieur, et le refroidissement est obtenu par évaporation et dissipation thermique de l'eau de pulvérisation et de l'air. La pompe à eau de circulation pompe l'eau de refroidissement vers le système de pulvérisation, et l'eau est pulvérisée uniformément sur la surface du serpentin depuis la buse pour former une couche de film d'eau. Dans le même temps, le ventilateur commence à permettre à l'air d'entrer par le bas de la tour de refroidissement et à effectuer un échange thermique par convection inverse avec le film d'eau à la surface du serpentin.

D'une part, une partie de l'eau présente dans le film d'eau s'évapore et absorbe la chaleur, ce qui réduit la température de l'eau à la surface du serpentin ; d’autre part, l’échange thermique sensible entre l’air et le film d’eau réduit également davantage la température de l’eau. L'eau refroidie retourne vers le réservoir de collecte d'eau au bas de la tour de refroidissement et est à nouveau pompée vers le système de pulvérisation par la pompe à eau de circulation. Ce cycle se répète pour refroidir le fluide dans le serpentin.
Les tours de refroidissement fermées présentent les caractéristiques d'une efficacité de fonctionnement élevée, d'une qualité d'eau stable, de bonnes performances d'économie d'eau et d'un faible bruit de fonctionnement. Même si l’investissement initial est élevé, le coût global du cycle de vie est souvent inférieur. Lors de la sélection d'un modèle, il est nécessaire de prendre en compte la charge thermique, les conditions environnementales et les capacités de maintenance.

ENVOYER UN MESSAGE

Laissez votre message*

À PROPOS DE NOUS
Système de transfert de chaleur Fangnuo (Jiangsu) Co., Ltd.

Système de transfert de chaleur Fangnuo (Jiangsu) Co., Ltd. est un fournisseur expérimenté de solutions systématiques pour les systèmes de refroidissement par eau à circulation. Nous disposons d'un logiciel de sélection auto-développé, d'une conception de produits professionnelle et d'ingénieurs en eau et en électricité. Nous proposons des services intégrés allant de la sélection des tours de refroidissement, de la production et de l'installation du système à la maintenance post-installation. Nos principaux produits comprennent, entre autres, des tours de refroidissement fermées, des condenseurs évaporatifs, des tours de refroidissement humides et sèches et des tours de refroidissement ouvertes.
Fangnuo dispose d'une équipe de professionnels avec plus de 20 ans d'expérience dans la gestion, la R&D et la fabrication d'échangeurs de chaleur de réfrigération. Dans la conception, la production et la maintenance des équipements de refroidissement, le personnel de Fangnuo Heat Transfer adhère à l'essence de la culture d'entreprise d'exploration, d'intégrité, de service méticuleux à chaque client et d'attention particulière à chaque détail. Nos produits sont largement utilisés dans des secteurs tels que les dispositifs médicaux, les produits pharmaceutiques et la biotechnologie, la transformation alimentaire et chimique, l'énergie photovoltaïque, la fonderie automobile, les équipements CVC, l'emballage et le moulage par injection, le forgeage de l'acier, l'aérospatiale et l'ingénierie électronique.
Depuis sa création, Fangnuo a strictement adhéré aux principes d'intégrité et a continué à s'améliorer, et a reçu les titres d'entreprise de qualité et de crédit cinq étoiles de la province du Jiangsu, de service de qualité d'entreprise de niveau AAA de la province du Jiangsu, d'excellente entreprise privée de la province du Jiangsu et d'entreprise Baijia de la province du Jiangsu. Nos produits ont passé avec succès les tests CTI, CCTI et d'économie d'énergie et d'eau, et ont obtenu la certification du système de gestion de la qualité ISO9001, la certification du système de gestion de l'environnement ISO14001 : 2015 et la certification du système de gestion de la santé et de la sécurité au travail ISO45001 : 2018.

CERTIFICATION HONORAIRE
CERTIFICAT
DERNIÈRES MISES À JOUR
QUOI EST-CE QUI EST NOUVELLE
INDUSTRIE CONNAISSANCE

Qu'est-ce qu'une tour de refroidissement fermée (tour de refroidissement de type fermé) ?

Un tour de refroidissement fermée - également appelée tour de refroidissement à circuit fermé ou tour de refroidissement de type fermé - est un dispositif de rejet de chaleur qui transfère la chaleur du procédé à l'atmosphère sans exposer le fluide du procédé directement à l'air ambiant. Au lieu d'un contact direct entre l'air et l'eau de procédé, le fluide de procédé circule à l'intérieur de serpentins ou de tubes à ailettes tandis que l'air extérieur passe sur le serpentin et un film ou remplissage d'eau secondaire. Cet agencement maintient le fluide de traitement isolé, réduit le risque de contamination et simplifie le contrôle chimique des fluides pour les systèmes tels que les refroidisseurs CVC, les refroidisseurs d'huile hydraulique et certaines boucles de processus industriels.

Comment fonctionne une tour de refroidissement à circuit fermé

La configuration courante de la tour de refroidissement en circuit fermé contient un serpentin fermé (faisceau de tubes) transportant le fluide de traitement chaud, un système de pulvérisation de recirculation qui mouille le serpentin avec de l'eau d'appoint/de circulation, et un ventilateur (ventilateur) qui aspire ou pousse l'air ambiant à travers le serpentin et le remplissage mouillé. La chaleur circule du fluide de procédé vers le métal de la bobine, puis vers le mince film d'eau créé par le spray ; une partie de la chaleur est évacuée par transfert de chaleur sensible et une partie par évaporation de ce film. Le refroidissement par évaporation améliore les performances thermiques tout en gardant le fluide de traitement séparé des contaminants atmosphériques.

Avantages clés de Tours de refroidissement de type fermé

  • Protection en boucle fermée : les fluides de traitement (glycols, huiles ou eau traitée) n'entrent jamais en contact avec l'air extérieur, réduisant ainsi les risques d'encrassement, d'oxydation et de gel.
  • Traitement de l'eau plus simple : seule l'eau de pulvérisation en recirculation nécessite un traitement de tour standard : la chimie du fluide de procédé est plus facile à contrôler.
  • Faible contamination : idéal là où la pureté du produit est importante (produits pharmaceutiques, transformation des aliments) ou là où des contaminants en suspension dans l'air existent.
  • Sélection de fluide flexible : permet l'utilisation d'inhibiteurs de corrosion, d'antigel ou de fluides spécialisés en circuit fermé sans augmenter la dérive de ces produits chimiques vers l'atmosphère.
  • Risque de fuite réduit dans le procédé : si l'eau de recirculation externe fuit, elle ne se mélange pas au fluide de procédé en raison de la barrière fermée du serpentin.

Considérations de conception et de dimensionnement

La sélection appropriée d'une tour de refroidissement à circuit fermé nécessite une attention particulière à la charge thermique, à la température d'approche, aux propriétés du fluide, à la température ambiante du bulbe humide et à la chute de pression admissible. Les concepteurs précisent normalement :

  • Charge thermique de conception (kW ou BTU/h) et température de sortie du fluide requise.
  • Unpproach (the difference between leaving fluid temperature and ambient wet-bulb) — smaller approach requires larger tower or more airflow.
  • Type de fluide et viscosité – les coefficients de transfert de chaleur changent pour les huiles par rapport aux mélanges eau/glycol ; Les tailles des serpentins et de la pompe doivent correspondre.
  • Unltitude and site conditions — density of air affects fan performance; dusty or saline environments influence materials selection and maintenance frequency.

Configuration de la bobine

Les bobines peuvent être à un ou plusieurs passages, en cuivre, en acier inoxydable ou en acier revêtu en fonction de la chimie du fluide et de la conductivité thermique requise. La surface du serpentin et la densité des ailettes sont choisies pour équilibrer le transfert de chaleur requis et la chute de pression admissible. Pour les fluides ou les huiles visqueux, des diamètres de tube plus grands et des vitesses plus faibles réduisent la chute de pression et maintiennent l'efficacité de la pompe.

Gestion des matériaux, de la corrosion et de la qualité de l’eau

Étant donné que le fluide de procédé est isolé de l’extérieur, l’eau de recirculation externe devient la principale source de corrosion et de croissance biologique pour la structure et le remplissage de la tour. Utilisez des matériaux résistants à la corrosion (PRF, acier inoxydable, acier revêtu) lorsque la chimie de l'eau ou l'environnement l'exigent. Maintenez des programmes appropriés de purge, de traitement de l'eau d'appoint et de biocide pour contrôler le tartre, la corrosion et le biofilm dans le système de pulvérisation et le remplissage.

Liste de contrôle pour le traitement de l'eau

  • Contrôlez les cycles de concentration via une purge régulière et une surveillance de la conductivité.
  • Utiliser des dispersants et des antitartres adaptés à la dureté de l’eau d’appoint.
  • Programme biocide : choc périodique plus traitement continu à faible dose pour prévenir les légionelles et les biofilms.
  • Inhibiteurs de corrosion ou contrôle du pH si les matériaux du système sont vulnérables.

Meilleures pratiques d'installation

Localisez la tour de manière à ce que l'air d'admission soit exempt d'obstructions et de contamination croisée provenant de l'air évacué ou des émissions de processus à proximité. Fournir un accès facile pour l'entretien de routine : les serpentins, les pompes, les ventilateurs, les éliminateurs de gouttes et le remplissage doivent être utilisables sans démontage majeur. Assurez un support structurel approprié pour le poids rempli lorsqu'il est mouillé et installez des drains de condensat/trop-plein acheminés vers un drainage ou un traitement approprié.

Conseils de tuyauterie et de pompage

Spécifiez des pompes qui gèrent la viscosité du fluide en circuit fermé et qui fonctionnent près de leur meilleur point d'efficacité au débit de conception. Utilisez des connecteurs flexibles et une isolation contre les vibrations pour protéger les serpentins et la tuyauterie. Fournir des vannes d'isolement et des conduites de dérivation pour le rinçage et l'entretien des serpentins ; inclure des voyants ou des capteurs de température à l’entrée/sortie de la bobine pour vérifier les performances.

Liste de contrôle de maintenance et dépannage

Un regular preventive maintenance (PM) schedule keeps tours de refroidissement en circuit fermé fiable. Les tâches typiques de maintenance préventive comprennent l'inspection visuelle des serpentins et du remplissage, la lubrification du ventilateur et du moteur, le nettoyage de l'éliminateur de gouttes, la vérification du colmatage des buses de pulvérisation, la vérification des paramètres de traitement de l'eau et le test du fonctionnement de la pompe. Vous trouverez ci-dessous les problèmes et actions courants.

  • Performance thermique réduite : Vérifiez les buses encrassées, le tartre sur le serpentin ou la croissance biologique dans le remplissage ; effectuer un nettoyage des serpentins ou un traitement biocide choc.
  • Chute de charge élevée dans la bobine : Inspecter la présence de débris à l'intérieur des canalisations ou de surfaces de transfert de chaleur encrassées ; rincer ou nettoyer chimiquement le serpentin si nécessaire.
  • Vibrations ou bruit du ventilateur : Équilibrez les pales du ventilateur, vérifiez les roulements et vérifiez que la vitesse du ventilateur correspond aux spécifications : remplacez les roulements ou les courroies usés.
  • Fuites sur circuit externe : Inspecter les buses et la tuyauterie du système de pulvérisation ; réparer ou remplacer les joints et les vannes rapidement pour éviter d'endommager le remplissage et la structure.

Comparaison des performances : tours de refroidissement fermées et ouvertes

Caractéristique Tour de refroidissement à circuit fermé Tour de refroidissement ouverte (humide)
Exposition aux fluides de procédé Non (isolé à l'intérieur de la bobine) Oui (contact direct)
Complexité du traitement de l'eau Inférieur pour le fluide de procédé ; l'eau pulvérisée nécessite encore un traitement Supérieur (eau de procédé entière traitée)
Utilisations typiques Fluides sensibles, huiles, boucles glycol, process hygiéniques Énergie à grande échelle et refroidissement industriel où l'échange direct est acceptable
Unpproach temperatures Comparable mais peut nécessiter une surface légèrement plus grande pour une approche égale en raison de la résistance thermique de la bobine Efficace pour les charges thermiques très importantes ; le contact direct maximise le transfert de chaleur par empreinte

Liste de contrôle de sélection avant l'achat

  • Confirmez la puissance calorifique de conception (kW ou BTU/h) et la température de sortie requise.
  • Spécifiez les propriétés du fluide (type, viscosité, chute de pression admissible).
  • Identifiez les conditions ambiantes de bulbe humide du site et les éventuels contaminants en suspension dans l’air.
  • Choisissez un matériau de bobine compatible avec le fluide de procédé et la durée de vie prévue.
  • Prévoyez un accès pour la maintenance, des pièces de rechange et un prestataire de traitement d'eau si nécessaire.

Un closed circuit cooling tower delivers the advantages of evaporative cooling while protecting process fluids from external contamination. For best long-term performance, focus on correct sizing, appropriate materials, and a disciplined water and mechanical maintenance program. If you’d like, I can produce a simple calculation worksheet (heat load → required flow and approach) or a maintenance checklist PDF based on your exact process fluid and site wet-bulb temperature.
